Frequency Shift Keying

Dida Subiyaknata

dangrush69@gmail.com

JTD1B/06/1941160157

Sinyal FSK

Penguncian shift frekuensi adalah teknik modulasi digital yang paling penting, dan juga dikenal sebagai FSK. Sinyal memiliki amplitudo, frekuensi, dan fase sebagai properti. Setiap sinyal memiliki tiga sifat ini. Untuk menambah salah satu dari properti sinyal kita dapat pergi untuk proses modulasi. Karena ada berbagai keuntungan dari teknik modulasi . Pada beberapa keuntungannya adalah - ukuran antena berkurang, hindari multiplexing sinyal, kurangi SNR, komunikasi jarak jauh bisa dimungkinkan, dll. Ini adalah keuntungan penting dari proses modulasi. Jika kita memodulasi amplitudo dari sinyal biner input sesuai dengan sinyal pembawa yaitu disebut kunci amplitudo pergeseran. Di sini, di artikel ini, kita akan membahas apa itu penguncian frekuensi dan modulasi FSK, proses demodulasi bersama dengan kelebihan dan kekurangannya.

Apa itu Penguncian Frekuensi?

Ini didefinisikan sebagai perubahan atau peningkatan karakteristik frekuensi dari sinyal biner input sesuai dengan sinyal pembawa. Variasi amplitudo adalah salah satu kelemahan utama dalam ASK. Jadi, karena ini minta teknik modulasi yang digunakan dalam beberapa aplikasi saja. Dan efisiensi daya spektrumnya juga rendah. Ini mengarah pada pemborosan kekuasaan. Jadi untuk mengatasi kekurangan ini Frequency Shift Keying lebih disukai. FSK juga dikenal sebagai Binary Frequency Shift Keying (BFSK). Teori key shift frekuensi di bawah ini menjelaskan apa yang terjadi dalam modulasi key shift frekuensi .

Teori Pergeseran Frekuensi

Teori penguncian frekuensi ini menunjukkan bagaimana karakteristik frekuensi dari sinyal biner berubah sesuai dengan sinyal pembawa. Dalam FSK, informasi biner dapat dikirim melalui sinyal pembawa bersamaan dengan perubahan frekuensi. Diagram di bawah ini menunjukkan diagram blok keying shift frekuensi .

FSK-block-diagram

Dalam FSK, dua sinyal pembawa digunakan untuk menghasilkan bentuk gelombang termodulasi FSK. Alasan di balik ini, sinyal termodulasi FSK direpresentasikan dalam dua frekuensi berbeda. Frekuensi disebut "frekuensi tanda" dan "ruang-frekuensi". Frekuensi tanda telah mewakili logika 1 dan ruang-frekuensi telah mewakili logika 0. Hanya ada satu perbedaan antara dua sinyal pembawa ini, yaitu input pembawa 1 memiliki frekuensi lebih dari input pembawa 2.

Input pembawa 1 = Ac Cos (2ωc + θ) t

Input pembawa 2 = Ac Cos (2ωc-θ) t

Sakelar multiplexer 2: 1 memiliki peran penting untuk menghasilkan output FSK. Di sini saklar dihubungkan ke input pembawa 1 untuk semua logika 1 dari urutan input biner. Dan switch (s) terhubung ke input pembawa 2 untuk semua logika 0 dari urutan biner input. Jadi, bentuk gelombang termodulasi FSK yang dihasilkan memiliki frekuensi tanda dan frekuensi ruang.

FSK-modulation-output-waveforms

Sekarang kita akan melihat bagaimana gelombang termodulasi FSK dapat didemodulasi di sisi penerima. Demodulasi didefinisikan sebagai merekonstruksi sinyal asli dari sinyal termodulasi. Demodulasi ini dapat dimungkinkan dengan dua cara. Mereka

• Deteksi FSK yang koheren
• Deteksi FSK yang tidak koheren

Satu-satunya perbedaan antara cara deteksi koheren dan non-koheren adalah fase sinyal pembawa. Jika sinyal pembawa yang kita gunakan di sisi pemancar dan sisi penerima berada dalam fase yang sama sedangkan proses demodulasi yaitu disebut cara deteksi koheren dan juga dikenal sebagai deteksi sinkron. Jika sinyal pembawa yang kita gunakan pada sisi pengirim dan penerima tidak dalam fase yang sama maka proses modulasi seperti itu dikenal sebagai deteksi Non-koheren. Nama lain untuk deteksi ini adalah deteksi Asinkron.

Deteksi FSK yang koheren

Dalam deteksi FSK sinkron ini, gelombang termodulasi dipengaruhi oleh noise saat mencapai penerima. Jadi, kebisingan ini dapat dihilangkan dari penggunaan bandpass filter (BPF). Di sini, pada tahap pengali, sinyal termodulasi FSK yang bising dikalikan dengan sinyal pembawa dari perangkat osilator lokal. Kemudian sinyal yang dihasilkan lewat dari BPF. Di sini bandpass filter ini ditugaskan untuk memotong frekuensi yang sama dengan frekuensi sinyal input biner. Jadi frekuensi yang sama dapat diizinkan untuk perangkat keputusan. Di sini perangkat keputusan ini memberikan 0 dan 1 untuk ruang dan menandai frekuensi dari bentuk gelombang termodulasi FSK.

deteksi koheren-FSK

Deteksi FSK yang tidak koheren

Sinyal FSK termodulasi diteruskan dari filter bandpass 1 dan 2 dengan frekuensi terputus sama dengan ruang dan menandai frekuensi. Jadi, komponen sinyal yang tidak diinginkan dapat dihilangkan dari BPF. Dan sinyal FSK yang dimodifikasi diterapkan sebagai input ke dua detektor selubung. Detektor amplop ini adalah rangkaian yang memiliki dioda (D). Berdasarkan input ke detektor amplop itu memberikan sinyal output. Detektor amplop ini digunakan dalam proses demodulasi amplitudo. Berdasarkan inputnya menghasilkan sinyal dan kemudian diteruskan ke perangkat ambang. Perangkat ambang ini memberikan logika 1 dan 0 untuk frekuensi yang berbeda. Ini akan sama dengan urutan input biner asli. Jadi, generasi dan deteksi FSK dapat dilakukan dengan cara ini. Proses ini dapat dikenal untuk percobaan modulasi dan demodulasi penguncian frekuensi-shift juga. Dalam percobaan FSK ini, FSK dapat dihasilkan oleh IC timer 555 dan deteksi dapat dilakukan oleh 565IC yang dikenal sebagai fase-terkunci loop (PLL) .

deteksi-non-koheren-FSK

Ada beberapa keuntungan dan kerugian kunci frekuensi yang tercantum di bawah ini.

Keuntungan

• Proses sederhana untuk membangun sirkuit
• Variasi amplitudo nol
• Mendukung laju data yang tinggi.
• Probabilitas kesalahan rendah.
• SNR tinggi (rasio sinyal terhadap noise).
• Kekebalan noise lebih banyak daripada ASK
• Penerimaan bebas kesalahan dapat dimungkinkan dengan FSK
• Berguna dalam transmisi radio frekuensi tinggi
• Lebih disukai dalam komunikasi frekuensi tinggi
• Aplikasi digital berkecepatan rendah

Kekurangan

• Dibutuhkan lebih banyak bandwidth daripada ASK dan PSK (pengalihan fase)
• Karena persyaratan bandwidth besar, FSK ini memiliki keterbatasan untuk digunakan hanya dalam modem kecepatan rendah yang bit rate-nya adalah 1200bits / detik.
• Tingkat kesalahan bit kurang di saluran AEGN daripada penguncian fase shift.

Dengan demikian, penguncian shift frekuensi adalah salah satu teknik modulasi digital yang bagus untuk meningkatkan karakteristik frekuensi dari sinyal biner input. Dengan teknik modulasi FSK kita dapat mencapai komunikasi bebas kesalahan di beberapa aplikasi digital. Tetapi FSK ini memiliki kecepatan data yang terbatas dan mengkonsumsi lebih banyak bandwidth dapat diatasi oleh QAM, yang dikenal sebagai modulasi amplitudo quadrature. Ini adalah kombinasi dari modulasi amplitudo dan modulasi fase.

Sumber:

https://www.elprocus.com/frequency-shift-keying-fsk-working-applications/

BalasTeruskan

Ian Zacharia Galingging

Pulse-position modulasi (PPM)

IAN ZACHARIA GALINGGING

Ian191101@gmail.com

JTD 1F/13/1941160144

Definisi :

Pulse-position modulasi (PPM) adalah bentuk dari modulasi sinyal di mana bit pesan M dikodekan dengan mentransmisikan pulsa tunggal di salah satu  mungkin waktu yang diperlukan  untuk melakukan pergeseran.

Teori:

PPM diulang setiap detik T, sehingga laju bit yang ditransmisikan   bit per detik. Hal ini sangat berguna untuk sistem komunikasi optik, yang cenderung memiliki sedikit atau tidak ada gangguan Multipath.

Salah satu kesulitan utama untuk mengimplementasikan teknik ini adalah bahwa receiver harus disinkronkan dengan benar untuk menyelaraskan waktu dengan permulaan setiap simbol. Oleh karena itu, sering diimplementasikan secara berbeda sebagai diferensial modulasi posisi pulsa, dimana setiap posisi pulsa dikodekan relatif terhadap sebelumnya, sehingga Penerima hanya harus mengukur perbedaan dalam waktu kedatangan dari pulsa berturut-turut. Hal ini dimungkinkan untuk membatasi propagasi kesalahan ke simbol yang berdekatan, sehingga kesalahan dalam mengukur keterlambatan diferensial satu pulsa akan mempengaruhi hanya dua simbol, bukannya mempengaruhi semua pengukuran berturut-turut.

Prinsip:

Sinyal analogikal e (t) diubah menjadi suksesi sinyal persegi panjang. Dekalage ini pulsa persegi panjang dibandingkan dengan periode sampling bervariasi proporsional dengan amplitudo dari sinyal yang berguna (Lihat gambar 1).

Indonesian translation.

Sinyal analogikal awal (e (t)) diambil dari sampel dan dicekal pada laju sampling Fe. e (k) adalah nilai sampel instan (kTe). Sinyal termodulasi s (t) adalah serangkaian pulsa durasi t dan posisi qk yang menyajikan decalage dibandingkan dengan setiap waktu terbit jam (kTe). Decalage ini, yang diberikan oleh persamaan di bawah, berkaitan erat dengan e (k): qk = A + B. e (k); A dan B adalah konstanta.

Demodulasi :

Sinyal yang berguna diterapkan ke entri R dari RS flipflop sementara waktu akan terhubung pada entri S dari Flip-Flop yang sama.lalu memulihkan sinyal termodulasi (PPM) pada output Q dari Flip-Flop. Ketika menerapkan sinyal modulasi ini (PPM) pada masukan dari Low-Pass filter; kita memulihkan sinyal asli pada output filter.Bahkan ,sinyal asli mewakili nilai rata-rata sinyal modulasi.

Penerapan:

PPM untuk transmisi data digital

Modulasi sinyal digital ke Pulse position cukup banyak lurus ke depan. Durasi antara pulsa akan mewakili 0 atau 1 digital. Durasi kecil mewakili 0 digital, dan durasi besar mewakili 1 digital. Durasi tidak standar dan bervariasi sesuai dengan persyaratan sistem. Contohnya adalah IR TV remote control. Protokol Sony IR misalnya menggunakan transmisi PPM. Sebuah penundaan 1,2 mSec mewakili digital 0, dan penundaan 1,8 mSec mewakili Digital 1. Berikut adalah contoh transmisi data 8-bit pada gambar 2:

Byte ' 11011100 ' dikodekan dengan PPM sehingga dapat ditransmisikan dengan cahaya inframerah. Untuk bit pertama (1), pemancar akan mengirim pulsa 1,8 mSec setelah tepi naik jam. Untuk bit kedua (1), pemancar akan mengirim pulsa 1,8 mSec setelah tepi naik kedua jam. Tapi untuk bit ketiga yang 0, pemancar akan mengirim pulsa setelah 1,2 mSec dari tepi naik ketiga jam. Algoritma yang sama berlaku untuk semua bit lainnya.

Metode ini memiliki kelemahan besar. Decoding dari sinyal mensyaratkan bahwa decoder memiliki jam sempurna disinkronkan dengan pemancar. Sebagian besar waktu yang tidak mungkin. Sinyal itu sendiri tidak menyediakan metode untuk decoder untuk merekonstruksi jam (seperti yang terjadi dengan PWM atau kode Manchester). Untuk alasan ini, diferensial Pulse posisi modulation digunakan.

Sumber:

http://www.pcbheaven.com/wikipages/Pulse_Position_Modulation/

https://en.wikipedia.org/wiki/Pulse-position_modulation

https://www.ijeat.org/wp-content/uploads/papers/v7i2/B5251127217.pdf

Syahnanda Akbar Hidayat Ramadhan

DSB SC Modulation

Syahnanda Akbar Hidayat Ramadhan

Syahnandaakbar10@gmail.com

Double-sideband suppressed-carrier (DSB-SC) adalah transmisi di mana  frekuensi yang dihasilkan oleh modulasi amplitudo yang simetris berada di bawah frekuensi pembawa dan tingkat pembawa berkurang ke tingkat praktis terendah, idealnya benar-benar ditekan.

Dalam double-sideband suppressed-carrier (DSB-SC) modulasi persentase besar daya yang didedikasikan untuk didistribusikan antara sideband, yang berarti peningkatan penutup di DSB-SC untuk kekuatan yang sama yang digunakan. Transmisi DSB-SC adalah kasus khusus dari dua sideband transmisi pembawa berkurang.  Ini digunakan untuk RDS ( Radio Data System ) karena sulit untuk memisahkan.

Modulator / Demodulator dengan MC1496

MC1496 dirancang dimana tegangan keluaran adalah produk dari tegangan input (sinyal) dan fungsi switching (carrier). Aplikasi yang umum termasuk suppressed-carrier dan AM, deteksi sinkron, deteksi Frekuensi Modulation (FM), deteksi fase.

 Double-sideband suppressed-carrier adalah aplikasi dasar MC1496 tersebut. Dalam beberapa aplikasi, mungkin perlu untuk mengoperasikan MC1496 dengan tegangan suplai dc tunggal bukan pasokan ganda.

 Rangkaian yang ditunjukkan pada gambar diatas adalah DSB-SC yang digunakan sebagai modulator amplitudo dengan modifikasi kecil. Modulator dapat dimodifikasi untuk operasi AM dengan mengubah dua nilai resistor dalam rangkaian nol seperti yang ditunjukkan pada gambar.

Dengan memberi sinyal pembawa amplitudo 1Vpp dan frekuensi 300 KHz ke pin no.10 dan memberi sinyal pesan dengan amplitudo 0.5Vp-p dan frekuensi 1 KHz ke pin no.1 maka output bentuk gelombang DSB-SC di pin no.12 adalah sebagai berikut

IC MC1496 difungsikan sebagai balanced modulator , dalam keadaan balanced maka sinyal pembawa akan ditekan sehingga outputnya adalah sinyal DSBSC(double side band suppressed carrier). Ketika memodulasi sinyal pembawa dengan modulasi amplitude, akan ada 2 komponen frekuensi sebagai hasilnya. Yang pertama adalah sinyal modulasi itu sendiri, yang kedua adalah pembawa frekuensi. Untuk meningkatkan efisiensi daya, DSB-SC menghapus bagian frekuensi pembawa, sehingga frekuensi yang ditransmisikan hanya terdiri band side. Tidak ada pembawa muncul dalam output karena arus dasar.

Sinyal termodulasi AM terdiri dari tiga komponen yaitu komponen pembawa, komponen bidang sisi atas, dan komponen bidang sisi bawah. Sinyal ini dapat ditransmisikan atau dipancarkan  secara keseluruhan ke arah penerima. Transmisi semacam ini disebut transmisi DSBFC (Double Side Band Full Carrier ) yang berarti pemancaran dua bidang sisi (atas dan bawah) berikut dengan komponen pembawanya. Jenis transmisi Jenis transmisi yang demikian membutuhkan lebar bidang sebesar  2fm, dengan fm adalah frekuensi tertinggi sinyal pemodulasi

Amplitudo puncak komponen pembawa merupakan bagian yang terbesar, yaitu Vc. Sedangkan kedua komponen yang lain mempunyai amplitudo puncak yang sama, yaitu ½mVc. Hal ini berarti bahwa jika m=1, maka setiap satuan daya pancaran DSBSC terdiri atas dua pertiga bagian komponen pembawa dan sisanya terbagi pada komponen bidang sisi atas (USB) dan bidang sisi bawah (LSB).

Kenyataan di atas merupakan suatu kerugian karena komponen pembawa dengan daya yang terbesar dari ketiga komponen yang ada ini, sebenarnya tidak membawa informasi apapun. Jenis transmisi DSBSC ( Double Side Band Suppressed Carrier) merupakan jenis transmisi sinyal termodulasi AM dimana komponen pembawanya telah ditekan menjadi nol. Pada jenis ini, lebar bidang yang dibutuhkan sama dengan lebar bidang yang dibutuhkan pada transmisi DSBFC.

Agil Evan

Amplitude Modulation (AM)

Agil Evan

agilevan29@gmail.com

JTD 1F/02/1941160007

               Modulasi amplitudo atau AM seperti yang sering disebut, adalah bentuk modulasi yang digunakan untuk transmisi radio untuk penyiaran dan aplikasi komunikasi radio dua arah.

               Meskipun salah satu bentuk modulasi yang paling awal digunakan, masih digunakan sampai sekarang, terutama untuk siaran gelombang panjang, menengah dan pendek dan untuk beberapa titik komunikasi titik ke titik.

               Salah satu alasan utama untuk penggunaan modulasi amplitudo adalah kemudahan penggunaannya. Sistem ini hanya membutuhkan amplitudo pembawa untuk dimodulasi, tetapi lebih berguna detektor yang diperlukan dalam penerima bisa berupa rangkaian berbasis dioda sederhana. Ini berarti bahwa radio AM tidak memerlukan demodulator yang rumit dan biaya berkurang - persyaratan utama untuk meluasnya penggunaan teknologi radio, terutama pada hari-hari awal radio ketika IC tidak tersedia.

Riwayat modulasi amplitudo

               Sinyal termodulasi amplitudo pertama ditransmisikan pada tahun 1901 oleh seorang insinyur Kanada bernama Reginald Fessenden. Dia mengambil transmisi percikan kontinyu dan menempatkan mikrofon karbon di ujung antena.

               Gelombang suara yang berdampak pada mikrofon memvariasikan resistansi dan pada gilirannya, ini memvariasikan intensitas transmisi. Meskipun sangat kasar, sinyal terdengar dari jarak beberapa ratus meter, meskipun ada suara serak yang disebabkan oleh percikan api.

               Dengan diperkenalkannya sinyal gelombang sinus berkelanjutan, transmisi meningkat secara signifikan, dan AM segera menjadi standar untuk transmisi suara. Saat ini, modulasi amplitudo, AM digunakan untuk siaran audio pada gelombang menengah panjang dan pendek, dan untuk komunikasi radio dua arah di VHF untuk pesawat.

               Namun karena sekarang ada metode modulasi sinyal yang lebih efisien dan nyaman, penggunaannya menurun, meskipun masih akan bertahun-tahun sebelum tidak digunakan lagi.

Aplikasi modulasi amplitudo

Modulasi amplitudo digunakan dalam berbagai aplikasi. Meskipun tidak digunakan secara luas seperti pada tahun-tahun sebelumnya dalam format dasarnya, masih dapat ditemukan.

• Transmisi siaran: AM masih banyak digunakan untuk siaran pada gelombang gelombang panjang, sedang dan pendek. Mudah didemodulasi dan ini berarti bahwa penerima radio yang mampu mendemodulasi modulasi amplitudo adalah murah dan mudah dibuat. Namun demikian banyak orang pindah ke bentuk transmisi berkualitas tinggi seperti modulasi frekuensi, FM atau transmisi digital.

• Radio pita udara: Transmisi VHF untuk banyak aplikasi di udara masih menggunakan AM. . Ini digunakan untuk komunikasi radio darat ke udara serta tautan radio dua arah untuk staf darat juga.

• Single sideband: Modulasi amplitudo dalam bentuk sideband tunggal masih digunakan untuk tautan radio HF. Menggunakan bandwidth yang lebih rendah dan menyediakan penggunaan daya yang ditransmisikan secara lebih efektif, bentuk modulasi ini masih digunakan untuk banyak titik ke titik hubungan HF.

• Modulasi amplitudo quadrature: AM digunakan secara luas untuk transmisi data dalam segala hal mulai dari tautan nirkabel jarak pendek seperti Wi-Fi hingga telekomunikasi seluler dan banyak lagi. Efektif dibentuk dengan memiliki dua pembawa 90 ° dari fase.

Ini membentuk beberapa kegunaan utama modulasi amplitudo. Namun dalam bentuk dasarnya, bentuk modulasi ini kurang digunakan sebagai akibat dari penggunaan spektrum dan daya yang tidak efisien.

Apa itu modulasi amplitudo?

Agar sinyal radio dapat membawa audio atau informasi lainnya untuk penyiaran atau untuk komunikasi radio dua arah, sinyal tersebut harus dimodulasi atau diubah dengan cara tertentu. Meskipun ada sejumlah cara di mana sinyal radio dapat dimodulasi, salah satu cara termudah adalah mengubah amplitudo sejalan dengan variasi suara.

Dengan cara ini amplitudo dari sinyal frekuensi radio bervariasi sesuai dengan nilai sesaat dari intensitas modulasi. Ini berarti bahwa sinyal frekuensi radio memiliki representasi gelombang suara yang ditumpangkan di dalamnya.

Mengingat cara sinyal dasar "membawa" suara atau modulasi, sinyal frekuensi radio sering disebut "pembawa"

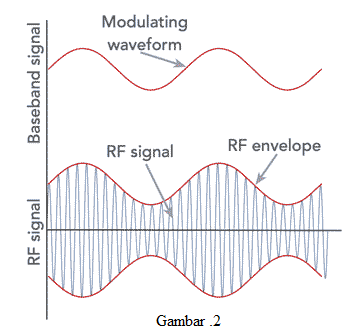

Dari Gambar .2 dapat dilihat bahwa amplop sinyal mengikuti kontur sinyal modulasi.

Demodulasi amplitudo

Modulasi amplitudo, AM, adalah salah satu cara paling mudah memodulasi sinyal radio atau pembawa. Ini dapat dicapai dalam beberapa cara, tetapi yang paling sederhana menggunakan rangkaian penyearah dioda tunggal.

Metode lain untuk mendemodulasi sinyal AM menggunakan teknik sinkron dan memberikan tingkat distorsi yang jauh lebih rendah dan penerimaan yang lebih baik di mana terdapat selektif fading.

Salah satu alasan utama popularitas modulasi amplitudo adalah kesederhanaan demodulasi. Ini memungkinkan biaya dijaga tetap rendah - keuntungan yang signifikan dalam memproduksi radio AM dengan jumlah sangat besar.

Keuntungan & kerugian modulasi amplitudo, AM

Seperti halnya teknologi apa pun, ada kelebihan dan kekurangan yang harus dipertimbangkan. Ringkasan di bawah ini memberi sorotan tentang pro dan kontra dasar.

Keuntungan

• Mudah diterapkan

• dapat didemodulasi menggunakan sirkuit yang terdiri dari sangat sedikit komponen

• Penerima AM sangat murah karena tidak ada komponen khusus yang dibutuhkan.

Kekurangan

• Tidak efisien dalam hal penggunaan daya

• Tidak efisien dalam hal penggunaan bandwidth, membutuhkan bandwidth yang sama dengan dua kali lipat dari frekuensi audio tertinggi

• Rawan terhadap noise tingkat tinggi karena kebanyakan noise berbasis amplitudo dan jelas detektor AM sensitif terhadapnya.

Meskipun dalam iklim teknologi saat ini, AM dalam bentuk dasarnya hampir tidak seefektif mode lain yang dapat digunakan, AM masih dipertahankan di banyak bidang seperti penyiaran, karena jumlah pengguna. Namun, ada kemungkinan bahwa seiring waktu, penggunaannya akan semakin berkurang dan akhirnya banyak transmisi AM akan berhenti. Namun, turunannya seperti modulasi amplitudo quadrature banyak digunakan karena mereka menawarkan bentuk modulasi yang sangat efektif, terutama untuk transmisi data.

Derivatif Modulasi Amplitudo

Meskipun penggunaan modulasi amplitudo menurun, namun membentuk dasar dari bentuk modulasi lain yang masih banyak digunakan, atau penggunaannya meningkat.

• Single sideband, SSB: Single sideband banyak digunakan untuk komunikasi HF. Itu dibentuk dengan mengambil sinyal yang memiliki pembawa dan satu sideband dihapus. Dengan cara ini menjadi jauh lebih efisien dalam hal spektrum dan daya.

• Modulasi amplitudo quadrature, QAM: Bentuk modulasi ini pada dasarnya berasal dari dua pembawa yang 90 ° dari fase dan menambahkan informasi, baik analog atau digital. Quadrature Amplitude Modulation banyak digunakan untuk membawa banyak sinyal digital, mulai dari Wi-Fi hingga komunikasi ponsel dan masih banyak lagi.

Ikhtisar AM

AM memiliki kelebihan dari kesederhanaan, tetapi ini bukan mode yang paling efisien untuk digunakan, baik dalam hal jumlah ruang atau spektrum yang digunakan, dan cara menggunakan daya yang ditransmisikan. Inilah alasan mengapa saat ini tidak banyak digunakan baik untuk penyiaran maupun untuk komunikasi radio dua arah.

Bahkan siaran gelombang panjang, menengah dan pendek pada akhirnya akan berubah karena fakta bahwa modulasi amplitudo, AM, memiliki tingkat kebisingan yang jauh lebih tinggi daripada mode lainnya.

Untuk saat ini, kesederhanaannya, dan penggunaannya yang luas, berarti akan sulit untuk berubah dengan cepat, dan akan digunakan selama bertahun-tahun yang akan datang.



Sumber : https://www.electronics-notes.com/articles/radio/modulation/amplitude-modulation-am.php
