Nur Zahran Muharrami

Double Sideband Suppressed Carrier Transmission

Nur Zahran Muharrami

rpl3.nur.zahran.23@gmail.com

JTD1D/19/1941160045

            DSBSC adalah skema transmisi gelombang termodulasi amplitudo di mana hanya sideband yang ditransmisikan dan pembawa tidak ditransmisikan karena tertekan.

Sinyal Carrier tidak mengandung informasi apa pun dan transmisinya menyebabkan hilangnya daya. Jadi hanya sideband yang dikirimkan yang berisi informasi. Ini menghasilkan penghematan daya yang digunakan dalam transmisi.

Daya yang dihemat ini dapat dimasukkan ke dalam 2 sideband. Oleh karena itu, pastikan sinal yang ditransmisikan lebih kuat dari sinyal dasar. Seperti selama Suppresion(penekanan), sinyal pita dasar tidak terpengaruh sama sekali.

Karena daya transmisi dan bandwidth adalah dua parameter penting dalam sistem komunikasi.untuk menghemat daya dan bandwidth, teknik modulasi DSBSC digunakan.

Generation signal DSBSC

Mari Kita lihat diagram bok system DSBSC yang ada di Gambar Berikut ini:

Gambar 1.1 Modulator Produk

Dari gambar 1.1, kita dapat menyimpulkan bahwa modulator produk menghasilkan sinyal DSBSC.

            Sinyal diperoleh dengan perkalian sinyal baseband x(t) dengan sinyal carrier cos ꙍc t

            Dengan pemindahan frekuensi dari transformasi fourfier

Rumus 1.1

            Dari persamaan di atas, jelas bahwa hanya ada 2 komponen dalam spekrum. Keduanya adalah dua sideband yang ditempatkan di + ꙍc dan - ꙍc

           Mari kita lihat representasi gambar bentuk gelombang untuk system DSBSC

Gambar 1.3 Gelombang Sistem DSBSC

Rumus DSBSC

            Untuk menapat gambaran tentang Suppresion Carrier pada DSBSC

Sinyal baseband atau modulasi,

X(t) = Ax cos (2πfxt)

Dan sinyal pembawa,

C(t) = Ac cos (2πfct)

Representasi matematis dari sinyal pada output dari modulator produk diberikan

S(t) = x(t).c(t)

Lebih lanjut,

Rumus 2.1

Frekuensi maksimum adalah fc + fx

Frekuensi minimum adalah  fc - fx

Seperti yang kita ketahui,

Bandwidth diberikan sebagai

BW = fmaxs -  fmin

BW =  fc  + fx  (fc  - fx)

BW = 2fx

            Dengan demikian, pada output, gelombang DSBDC berisi sinyal yang frekuensinya dua kali frekuensi dari sinyal baseband

Keuntungan modulasi DSBSC

1. Ini memberikan efesiensi modulasi 100%.

2. Karena Suppresion Carrier, ia mengkonsumsi daya lebih sedikit.

3. Ini menyediakan bandwidth yang lebih besar.

Kekurangan modulasi DSBSC

1. Ini melibatkan proses deteksi yang kompleks.

2. Menggunakan modulasi ini kadang kadang sulit untuk memulihkan sinyal receiver.

3. Ini adalah modulasi yang mahal dalam hal demodulasi sinyal.


Aplikasi modulasi DSBSC

1. Selama transmisi data biner,  sistem DSBSC digunakan dalam metode key shift keying.

2. Untuk mengirimkan 2 sinyal stereo saluran, sinyal DSB digunakan dalam siaran televisi dan FM .


Daftar Pustaka

https://electronicscoach.com/double-sideband-suppressed-carrier-modulation.html

FERY ADITYA PRAYOGA

Phase shift keying

Fery Aditya prayoga

Feryadit721@gmail.com

JTD 1D/10/1941160071



 PSK    adalah teknik modulasi digital yang mengubah fase sinyal sinus dengan memvariasikan input sin dan kosinus pada waktu tertentu. PSK digunakan secara luas untuk LAN nirkabel, bio-metrik, operasi nonkontak, serta komunikasi RFID dan Bluetooth. PSK ada dua jenis, tergantung pada fase sinyal akan bergeser.

•  Binary phase shift keying (BPSK),  BPSK juga disebut sebagai 2 fase perbesaran atau fase pembalikan. Dalam teknik ini, gelombambang sinus carier mengalami dua putaran seperti 0 derajat dan 180 derajat.BPSK sebenarnya adalah Double Side Band Suppressed CarrierDSBSC, karena pesan berupa informasi digital.
• Quadrature Phase Shift Keying (QPSK)  ini adalah teknik fase merapikan mengambil empat titik seperti 0 derajat, 90 derajat, 180 derajat, dan 270 derajat. Jika teknik semacam ini diperluas lebih lanjut, PSK dapat dilakukan oleh delapan atau enam belas nilai juga, tergantung pada persyaratan.

BPSK Modulator

dari pergeseran fase biner terdiri dari Modulator keseimbangan, yang memiliki gelombang sine pengangkut sebagai satu input dan rangkaian biner sebagai input lainnya. Berikut ini adalah representasi diagrammatic.

            Modulasi BPSK dilakukan menggunakan modulator keseimbangan, yang melipatgandakan dua sinyal yang digunakan pada input. Untuk masukan biner nol, fase akan menjadi 0 derjat dan untuk masukan tinggi, fase pembalikan adalah 180 derajat. Berikut ini adalah representasi diagrammatic dari gelombang BPSK modulasi bersama input yang diberikan.

             Gelombang output sinus modulator akan langsung mendapat masukan atau pembalikan 180 derajat phaseshifted180 cm. Ini adalah fungsi dari sinyal data

BPSK Demodulator

. Diagram blok BPSK Demodulator terdiri dari mixer dengan sirkuit osilator lokal, filter bandpass, sirkuit detektor dua masukan. Diagram sebagai berikut.

            Dengan mendapatkan kembali sinyal pesan terbatas, dengan bantuan sirkuit mixer dan filter pass band, tahap pertama demodulasi akan selesai. Sinyal band dasar yang terbatas diperoleh band dan sinyal ini digunakan untuk memulihkan kembali pesan biner bit stream

. tahap berikutnya demodulasi, tingkat waktu bit diperlukan pada sirkuit detektor untuk menghasilkan sinyal pesan biner yang asli. Jika tingkat bit adalah sub-beberapa frekuensi pembawa maka waktu regenerasi bit disederhanakan. Agar sirkuit mudah dipahami, sirkuit pengambilan keputusan juga dapat dimasukkan pada tahap ke-2 deteksi.

QPSK adalah variasi dari BPSK, dan juga merupakan double side band yang juga Double Side Band Supressed Carrier(DSBSC) skema modulasi, yang mengirimkan dua bit informasi digital pada suatu waktu, yang disebut bigits.

Bukannya mengubah bit digital menjadi serangkaian aliran digital, ia mengubahnya menjadi pasangan bit. Ini mengurangi nilai bit data menjadi setengah, yang memberikan ruang bagi pengguna lain.

• QPSK Modulator

Digunakan bit-splitter, dua rangkap dengan osilator lokal, dua bit seri untuk menggabungkan konverter, dan sirkuit musim panas. Berikut ini adalah diagram blok untuk hal yang sama.

 Pada input modulator, sinyal pesannya bahkan bit (yaitu. , bit2, bit4, bit6, DLL. Dan hal-hal ganjil. , bit 1, bit 3, bit 5, DLL.) dipisahkan oleh serpihan bits dan dikalikan dengan pembawa yang sama untuk menghasilkan BPSK(disebut sebagai PSK) dan bahkan BPSK (disebut sebagai PSKQ). Sinyal PSKQ adalah bagaimana fase bergeser oleh 90 derajat sebelum yang dimodulasi.

Bentuk gelombang QPSK untuk dua bit input adalah sebagai berikut, yang menunjukkan hasil termodulasi untuk input biner yang berbeda.

QPSK Demodulator

 QPSK Demodulator menggunakan dua sirkuit Demodulator produk dengan osilator lokal, dua filter lulus band, dua sirkuit integrator, dan dua-bit paralel dengan konverter seri. Berikut ini adalah diagram untuk hal yang sama.



Dua detektor produk pada input demodulator sekaligus menurunkan kedua sinyal BPSK. Pasangan bit yang pulih di sini dari data asli. Sinyal ini setelah proses, yang disahkan ke paralel dengan converter serial. Untung ruginya fase Shift

 Manfaat dari PSK mencakup hal berikut.

1.       jenis ini memungkinkan informasi dibawa dengan sinyal komunikasi radio yang lebih efisien dibandingkan dengan FSK.

2.       QPSK adalah jenis lain dari data yang ditransmisikan dimana 4 fase digunakan, semua dalam 90 derajat satu sama lain.

3.       PSK lebih tidak rentan terhadap kesalahan ketika kita mengevaluasi dengan modulasi 'ASK' & menggunakan bandwidth yang sama seperti bertanya.

4.       Dengan ini, tingkat transmisi tinggi dapat dicapai dengan bantuan PSK modulasi tingkat tinggi seperti qtalo, 16-QAM. Berikut qgaya menandakan 2-bit untuk setiap konstelasi bintang dan 16-QAM menandakan 2-bit untuk setiap konstelasi bintang.

Kerugian PSK antara lain.

1.       Efisiensi bandwidth dari PSK ini lebih sedikit dibandingkan dengan jenis modulasi permintaan

2.       Ini adalah sinyal referensi non-koheren

3.                  Dengan memperkirakan tingkatan sinyal, informasi biner dapat diterjemahkan. Algoritma seperti pemulihan dan deteksi sangat sulit.

4.       PSK modulasi tingkat tinggi seperti QPSK, 16-QAM lebih sensitif terhadap perbedaan fase.

5.       Ini menghasilkan demodulasi yang salah sebagai kesalahan dapat menggabungkan dengan waktu karena sinyal referensi untuk demodulasi tidak tetap.



https://www.tutorialspoint.com/digital_communication/digital_communication_phase_shift_keying.htm

https://www.electronics-notes.com/articles/radio/modulation/phase-modulation-shift-keying-what-is-psk.php

Farel Rizky Oktavianto

Sinyal Modulasi Phase Shift Keying (PSK)

Farel Rizky Oktavianto

farelrizky502@gmail.com

JTD ID/ 09/ 1941160069

Phase Shift Keying (PSK)

Phase Shift Keying (PSK) adalah teknik modulasi digital dimana tahap sinyal pembawa merubah merubah dengan menvariasi-kan input sinus dan input kosinus pada waktu tertentu. Teknik PSK banyak digunakan untuk jaringan nirkabel LAN, Bio-Metrik, Operasi tanpa kontak, bersama dengan RFID dan komunikasi Bluetooth

PSK terdiri dari dua jenis, tergantung pada fase sinyalnya. Diantaranya adalah :

Binary Phase Shift Keying (BPSK)

Ini juga disebut sebagai 2 fase PSK atau Phase Reversal Keying. Dalam teknik ini, pembawa gelombang sinus mengambil dua pembalikan fase seperti 0 ° dan 180 °. BPSK pada dasarnya adalah skema modulasi Double Side Band Suppressed Carrier (DSBSC), untuk merubah pesan menjadi informasi digital.

Quadrature Phase Shift Keying (QPSK)

Ini adalah teknik penguncian fase pergeseran, di mana pembawa gelombang sinus mengambil empat pembalikan fase seperti 0 °, 90 °, 180 °, dan 270 °. Jika jenis teknik ini diperpanjang, PSK dapat dilakukan dengan delapan atau enam belas nilai juga, tergantung pada kebutuhannya.

Modulator BPSK

Diagram blok Binary Phase Shift Keying terdiri dari modulator penyeimbang yang memiliki gelombang sinus pembawa sebagai satu input dan urutan biner sebagai input lainnya. Berikut ini adalah representasi diagramnya.

Gambar 1.1 BPSK Modulator

Modulasi BPSK dilakukan dengan menggunakan modulator penyeimbang, yang mengalikan dua sinyal yang diterapkan pada input. Untuk input biner nol, fase akan 0 ° dan untuk input tinggi, pembalikan fase 180 °.

Berikut ini adalah representasi diagram gelombang output Modulasi BPSK bersama dengan input yang diberikan.

Gambar 1.2 Gelombang Output Termodulasi BPSK

Gelombang sinus output dari modulator akan menjadi pembawa input langsung atau 180 ° pembawa input yang diubah kecepatannya, yang merupakan fungsi dari sinyal data.

BPSK Demodulator

Diagram blok demodulator BPSK terdiri dari mixer dengan rangkaian osilator lokal, filter bandpass, rangkaian detektor input dua. Diagramnya adalah sebagai berikut.

Gambar 1.3 BPSK Demodulator

Dengan melapisi sinyal pesan limited, dengan bantuan sirkuit mixer dan band pass filter, tahap pertama dari demodulasi akan selesai. Sinyal Pita dasar yang dibatasi oleh pita terbatas digunakan untuk membuat ulang pesan biner bit stream.

Pada tahap berikutnya dari demodulasi, laju dari clock rate-nya diperlukan di sirkuit detektor untuk menghasilkan sinyal pesan biner asli. Jika laju bit adalah sub-multiple dari frekuensi pembawa, maka regenerasi bit clock-nya disederhanakan. Untuk membuat sirkuit mudah dipahami, sirkuit pengambilan keputusan juga dapat dimasukkan pada tahap ke-2 dari pendeteksi.

Keuntungan dan Kerugian Phase Shift Keying (PSK)

No.	Keuntungan	Kerugian
1.	Tipe PSK ini memungkinkan informasi untuk dibawa dengan sinyal komunikasi radio lebih efisien dibandingkan dengan FSK.	Efisiensi bandwidth PSK ini kurang dibandingkan dengan jenis modulasi ASK
2.	QPSK adalah jenis lain dari transmisi data di mana 4 fase digunakan, semuanya dalam 90 derajat satu sama lain.	Dengan memperkirakan keadaan fase sinyal, informasi biner dapat didekodekan. Algoritma seperti pemulihan dan deteksi sangat sulit.
3.	Kurang rentan terhadap kesalahan ketika kita mengevaluasi dengan modulasi ASK & menempati bandwidth yang sama seperti ASK.	Modulasi PSK tingkat tinggi seperti QPSK, 16-QAM lebih sensitif terhadap perbedaan fase.

Ahmad Fikry

Sinyal Modulasi Amplitudo (AM)

Ahmad Fikry

fikryahmad62@gmail.com

JTD 1D/02/1941160013

Pengertian Sinyal Modulasi Amplitudo.

            Pada dasarnya, ini adalah proses dalam sistem komunikasi. Untuk komunikasi, kita memerlukan beberapa elemen mendasar. Salah satunya adalah gelombang pembawa frekuensi tinggi dan yang lainnya adalah informasi yang harus dikirim (sinyal modulasi) (atau) sinyal input. Ini penting untuk komunikasi yang dilakukan menggunakan perangkat dari satu tempat ke tempat lain. Secara keseluruhan, membutuhkan bantuan sistem komunikasi. Sistem komunikasi elektronik mengubah pesan (informasi) kami menjadi sinyal elektronik dan sinyal elektronik dilakukan oleh gelombang pembawa ke tujuan.

            Modulasi amplitudo atau AM seperti yang sering disebut, adalah bentuk modulasi yang digunakan untuk transmisi radio untuk penyiaran dan aplikasi komunikasi radio dua arah. Meskipun salah satu bentuk modulasi yang paling awal digunakan, masih digunakan sampai sekarang, terutama untuk siaran gelombang panjang, menengah, dan pendek dan untuk beberapa titik penerbangan ke titik komunikasi. Salah satu alasan utama untuk penggunaan modulasi amplitudo adalah kemudahan penggunaannya. Sistem hanya membutuhkan amplitudo pembawa untuk dimodulasi.

            Agar sinyal radio dapat membawa audio atau informasi lainnya untuk penyiaran atau untuk komunikasi radio dua arah, sinyal tersebut harus dimodulasi atau diubah dengan cara tertentu. Meskipun ada sejumlah cara di mana sinyal radio dapat dimodulasi, salah satu cara termudah adalah mengubah amplitudo sejalan dengan variasi suara. Dengan cara ini, amplitudo dari sinyal frekuensi radio bervariasi sesuai dengan nilai sesaat dari intensitas modulasi. Ini berarti bahwa sinyal frekuensi radio memiliki representasi gelombang suara yang ditumpangkan di dalamnya. Mengingat cara sinyal dasar "membawa" suara atau modulasi, sinyal frekuensi radio sering disebut "pembawa".

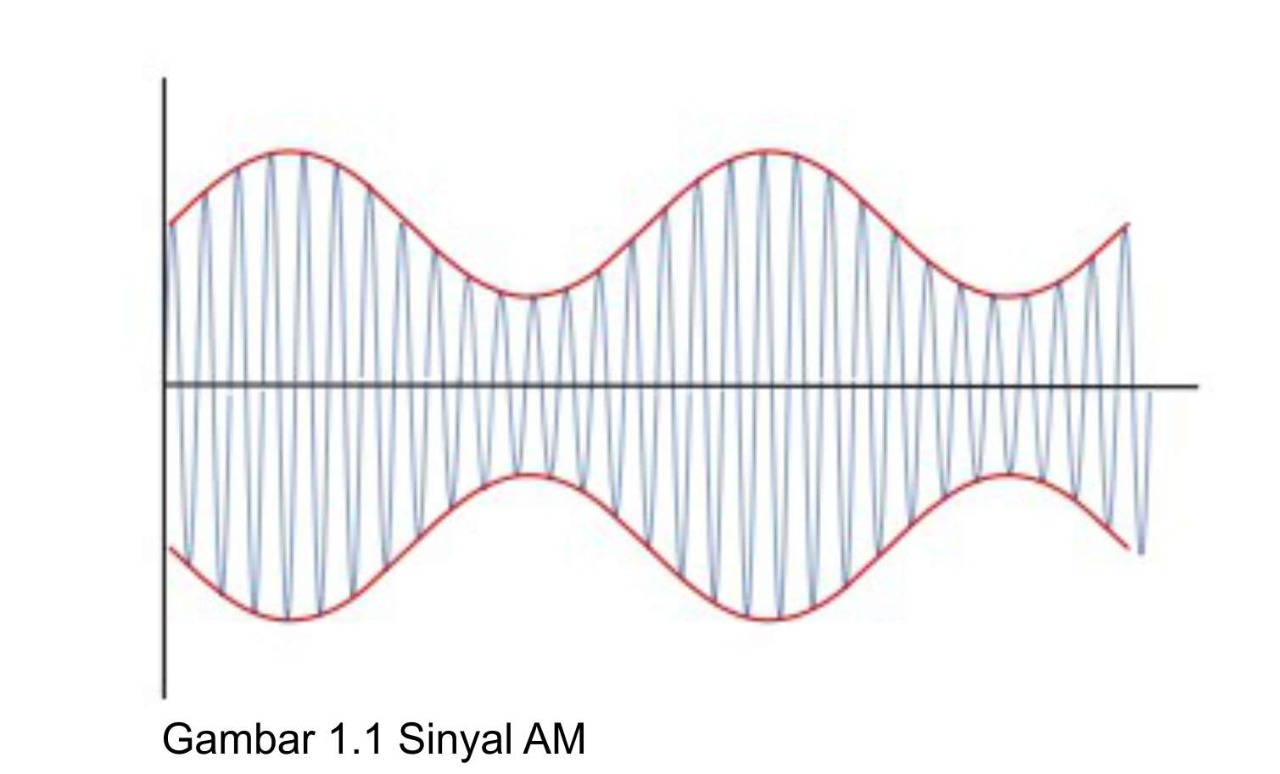

Dari gambar disamping, dapat dilihat bahwa envelope sinyal mengikuti bentuk sinyal modulasi.

Ketentuan Umum

            Gelombang Pembawa (Frekuensi Tinggi)

Amplitudo dan frekuensi gelombang pembawa tetap konstan pada umumnya akan frekuensi tinggi umumnya akan menjadi sinus (atau) gelombang kosinus dari sinyal elektronik yang dapat direpresentasikan sebagai.



            Sinyal Modulasi

            Sinyal modulasi bukanlah sinyal input (sinyal elektronik), yang harus ditransmisikan juga merupakan gelombang sinus (atau) cosinus yang dapat direpresentasikan sebagai.



Dimana:

Ac dan Am adalah amplitude dari gelombang pembawa dan sinyal modulasi.

  adalah fase gelombang pembawa.

 adalah fase sinyal modulasi.

Penerapan untuk gelombang Modulasi Amplitudo (AM)

            Kita punya gelombang carrier dan gelombang sinyal modulasi

m(t) = Sinyal Modulasi.

c(t) = Gelombang Carrier.



            Am dan Ac adalah Amplitude dari sinyal modulasi dan gelombang pembawa maing-masing dalam modulasi Amplitude.

            Representatif bentuk gelombang dari gelombang Modulasi Amplitude:

Keterangan:

1. Gelombang Carrier

2. Sinyal Modulasi

3. Super Posisi dari Gelombang Carrier dan Sinyal Modulasi

4. Gelombang Modulasi Amplitudo

Aplikasi modulasi amplitudo

·         Transmisi siaran (Broadcast Transmissions): AM masih banyak digunakan untuk siaran pada gelombang gelombang panjang, sedang dan pendek.

·         Radio pita udara (Air Band Radio): Transmisi VHF untuk banyak aplikasi di udara masih menggunakan AM. . Ini digunakan untuk komunikasi radio darat ke udara serta tautan radio dua arah.

·         Single sideband: Modulasi amplitudo dalam bentuk sideband tunggal masih digunakan untuk tautan radio HF.

·         Modulasi amplitudo quadrature: AM banyak digunakan untuk transmisi data dalam segala hal mulai dari tautan nirkabel jarak pendek seperti Wi-Fi hingga telekomunikasi seluler dan banyak lagi.



Keuntungan dan Kerugian Sinyal AM



No	Keuntungan	Kerugian
1.	Sederhana untuk diterapkan.	Tidak efisian dalam penggunaan daya.
2.	Dapat didemodulasi menggunakan sirkuit yang terdiri dari sangat sedikit komponen.	Tidak efisien dalam hal penggunaan bandwidth, membutuhkan bandwidth yang sama dengan dua kali lipat dari frekuensi audio tertinggi.
3.	Penerima AM sangat murah karena tidak ada komponen khusus yang dibutuhkan.	Rentan terhadap tingkat kebisingan yang tinggi karena sebagian besar kebisingan berbasis amplitude dan jelas detektor AM Sensitif terhadapnya.

Sumber

https://www.electronics-notes.com/articles/radio/modulation/amplitude-modulation-am.php

https://byjus.com/jee/amplitude-modulation/
